近年來我國新能源行業發展較為迅速，尤其是太陽能和風能，在國家政策的大力支持下，目前已經進入快速發展階段。在發展的過程中相關的配套設施和技術顯得尤為重要，以風電場中箱變的監控為例，隨著風電行業的快速發展，目前35kV箱變的非智能化已經成為影響風電場自動化進程的最大阻礙，箱變內的各種信息無法實時上傳至中控室，使箱變成為了風電場的監控盲區，從而給風電場的安全生產與日常維護帶來了極大的不便，尤其是對設備和人身安全的隱患。

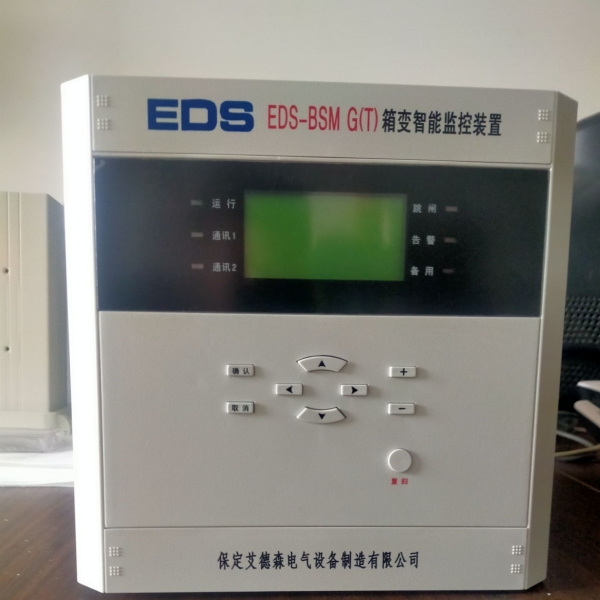

      因此我公司司研發了新一代智能箱變監控裝置EDS-BSM(F/P/T)，用于箱變的模擬量采集、非電量保護、遠方控制和通訊功能。實現升壓站對光伏箱變或風電箱變的遠程管理和自動化監控，滿足光伏電站或風電場的“無人值班，少人值守”的運行管理方式。該裝置可實時采集變壓器的各種信息，如箱變的電流、電壓等電氣量信號，同時也可以采集變壓器的油位、油溫、重瓦斯等非電氣量信號。當有異常事件發生時BHE-336F裝置通過不同的通訊介質將故障信息及時上傳，發出告警信號或進行跳閘動作，避免故障進一步的擴大，挽回了箱變設備損壞的直接損失以及維修期間發電量的間接損失。另外，運行人員可在遠方對箱變進行監測和控制，從而大大減少了現場維護的工作量以及由此帶來的人身安全隱。

      目前大部分光伏發電單元內匯流箱、逆變器、箱變等設備的通信是把信息先送至通訊管理機，再經光纖收發器上傳到綜自系統，這樣就使整個系統的接線過于繁多，增加了故障發生的可能性，同時也增加了企業的投資成本，更不利于以后系統故障的排查。EDS-BSM(F/P/T)在傳統方案的基礎上融合了通信管理機、光纖交換機和完善的箱變測控保護功能于一體，負責采集和傳輸箱變、匯流箱、逆變器等設備的數據信息；這不但簡化了整個光伏發電單元的接線，提高了系統的穩定性，而且降低了光伏電站測控通信類設備投資成本。
二、產品特點

    1、加強型單元機箱按抗強振動、強干擾設計,特別適應于惡劣環境,適用于-40℃～70℃的寬溫工作環境。

    2、集成電路全部采用工業品或軍品，使得裝置有很高的穩定性和可靠性。滿足光伏電場關門運行的要求。

    3、可采集變壓器低壓側兩組各側的三相電流、三相電壓、頻率、功率因數、有功功率、無功功率用于綜自系統的遙測。

    4、內置基于電氣量的保護功能，帶復合電壓閉鎖的三段式電流保護、零序電流、過壓、欠壓、CT 斷線、PT 斷線等。

    5、最大可設置48 路開關量輸入功能，可采集負荷開關位置、低壓斷路器位置信號，低壓隔離開關熔斷器組位置信號，            小空開位置信號，熔斷器熔斷信號，箱變門開關信號等普通開關量信號；也可實現重瓦斯動作跳閘、輕瓦斯動t告警、SF6 氣壓異常報警、變壓器高溫報警、變壓器超高溫跳閘、變壓器油位低等非電量保護.
    6、對外提供8 個可編程的備用非電量功能（4 路跳閘，4 路告警），便于非電量擴展。

    7、裝置的所有保護功能均設有控制字，通過液晶輸入密碼的方式可方便的進行投退。

    8、具有兩路溫度和兩路電量（0-5V 直流電壓或4-20mA 電流）采集功能，并且設置溫度超限告警功能。

    9、設有6 路開出，方便進行箱變的控制功能擴展?？蓪τ须姴俟δ艿拈_關實現遠程控分和控合操作。

    10、裝置采用圖形液晶，全中文顯示，菜單式人機交互，可實時顯示各種運行狀態及數據，信息詳細直觀，操作便捷。

    11、大容量的信息記錄：可保存16 條最近發生的歷史報告,可帶動作參數，掉電保持。

    12、裝置結構按箱變開關柜要求設計，尺寸較小，安裝方式簡單，配線方便。

    13、融合通信管理機、光纖交換機、和完善的測控保護功能于一體，可降低光伏電站測控通信類設備三分之二的投資。

    14、提供2 路以太網口、2 路光纖以太網口和8 路RS485 接口，保證了在長距離和惡劣條件下通信的可靠性；
    15、內置豐富的通訊協議庫，良好的第三方系統和設備協議支持，通信規約支持IEC60870-5-103/104、IEC61850和                  Modbus，可方便接入電站監控系統，支持IEC61850-8-l 的特定通信服務映射(SCSM)，可實現與新型智能升壓變電站系統的無縫對接。（IEC61850 訂貨須注明）。
三、產品選型
    1、EDS-BSM-F型風電場箱變智能監控裝置
       （1）應用場合：
               應用于風電場升壓箱變高壓側、低壓側電流電壓采集及開關的控制。
       （2）功能配置：
                a）交流量采集：6路電壓、7路電流。
                b）開關量： 22路開入，6路繼電器出口。
                c）直流輸入：2路熱電阻，2路4-20mA。
